ПДУ-Н502
Доступен для скачивания
краткий каталог продукции:
Цена: 1069 ... 1980 руб.
Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:
-
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
| Параметр | Значение | |||
| Модель
| Н502-100-30
| Н502-100-55 | Н502-200-135
| Н502-400-315
|
| Рабочее положение | Вертикальное
| |||
| Количество уровней
| 2
| |||
| Материал корпуса
| Полипропилен
| |||
| Рабочая температура | −10...+70°С | |||
| Максимальное рабочее давление | 0,5 МПа | |||
| Максимальная коммутируемая мощность | 50 Вт
| |||
| Максимальный коммутируемый ток
| ≅0,5 А (при ≅24 В)
| |||
| Максимальное коммутируемое напряжение | ≅220 В | |||
| Длина проводов | 350 мм
погрешность длины ±3% | |||
| Присоединение
| M10×0,9 | |||
| Диаметр поплавка | 23 мм | 22 мм
| 24 мм | |
| Длина погружной части
| 100 мм
| 200 мм
| 400 мм
| |
| Расстояние между поплавками
| 32 мм
| 55 мм | 138 мм
| 315 мм
|
| Габаритные размеры | ∅ 23×115 мм
| ∅ 22×114,5 мм | ∅ 24×216 мм
| ∅ 24×415 мм
|
| Вес
| 25 г
| 25 г | 33 г
| 41 г
|
| Габаритные размеры
|

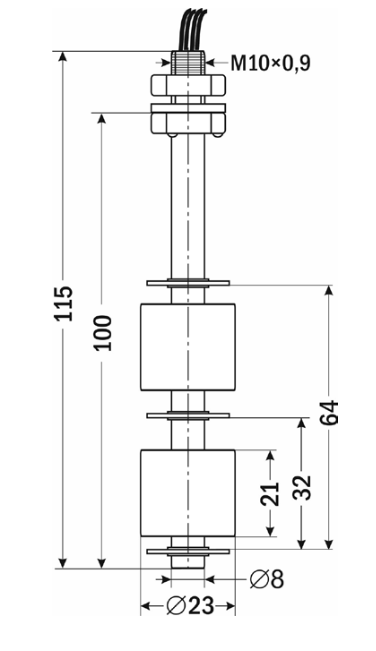

| ПДУ-Н502-100-30
|
 |

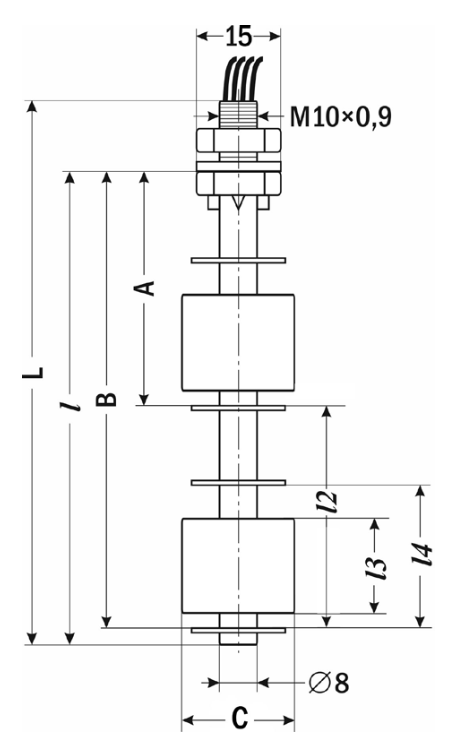

| Н502-200-135, Н502-400-315 |
 |

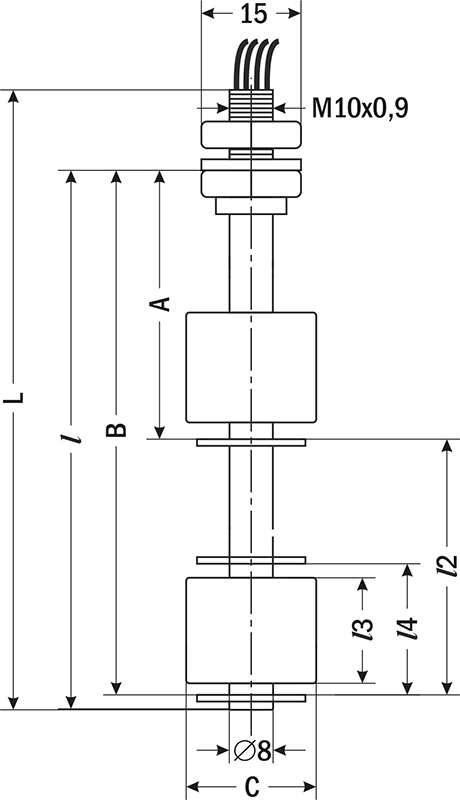

| Н502-100-55 |
 |
| Размер | Н502-100-55 | Н502-200-135
| Н502-400-315
|
| A
| 41
| 60
| 81
|
| B
| 96
| 197
| 391
|
| C | 22 | 24 | 24 |
| L
| 114,5
| 215
| 415
|
| l
| 100
| 200
| 400
|
| l2
| 55
| 138
| 315
|
| l3
| 21
| 24
| 21
|
| l4
| 31
| 45
| 30
|
