РЭПВ-32 НО
Доступен для скачивания
краткий каталог продукции:
Цена: 1236 ... 4663 руб.
Электромагнитный пневмораспределитель cерии РЭПВ-32 НО 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности:
Версия: 2026-01-23-СДГ
- Нормально открытый (путь «порт питания (Р) - рабочий порт (А)» открыт в исходном положении, см. раздел Описание прибора)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Для установки пневмораспределителей используются монтажные плиты ПМ-32 с заглушками ЗТР и ЗП.
Для подключения катушек с питанием =12 В и =24 В используются блоки питания, например, БП97, БП67, DR
| Параметр | Значение | |||
| Тип распределителя | 3/2, нормально закрытый
| |||
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
| Проходное сечение | ⅛" | ¼" |
⅜"
| |
| Присоединение | G⅛" | G¼" | G⅜" | |
| Пропускная способность (при давлении 0,6 МПа)
| 850 л/мин | 1500 л/мин | 2250 л/мин | |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление
| 1,2 МПа
| |||
| Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
| Допуск по напряжению
| ±10% | |||
| Катушка | КС-18 | КС-28
ASEx580 | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт
ASEx580: ~5 ВА/=5 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты
| IP65 | |||
| Класс изоляции соленоида
| Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа
| 12 000 000 циклов
| |||
| Материал корпуса распределителя
| Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель

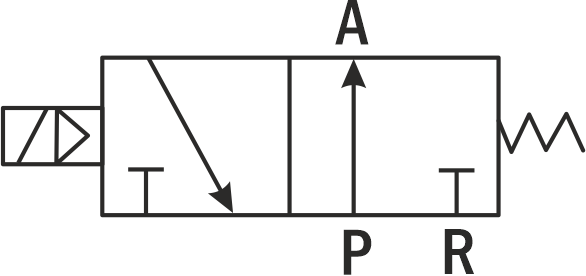

| Присоединение | Пневматическая схема
| Габаритные размеры, мм | Вес,
г |
| Нормально открытые с одной катушкой управления | ||||
| РЭПВ-3211-18 НО | G⅛" |
P - порт питания A - рабочий порт R - порт выхлопа | 54×89×18 | 102 |
| РЭПВ-3221-14 НО | G¼" | 67×111×22 | 186 | |
| РЭПВ-3231-38 НО | G⅜" | 70×122×27 | 244 | |
Описание прибора:Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32 НО, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P соединен с рабочим портом А, порт выхлопа R перекрыт. При подаче питания на катушку порт питания Р перекрывается, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров:
| Модель | Модель плиты
| Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-3211-18 НО | ПМ-3218 | ЗП-3218 | ЗТР-18 |
| РЭПВ-3221-14 НО | ПМ-3214 | ЗП-3214 | ЗТР-14 |
| РЭПВ-3231-38 НО | ПМ-3238 | – | ЗТР-38 |

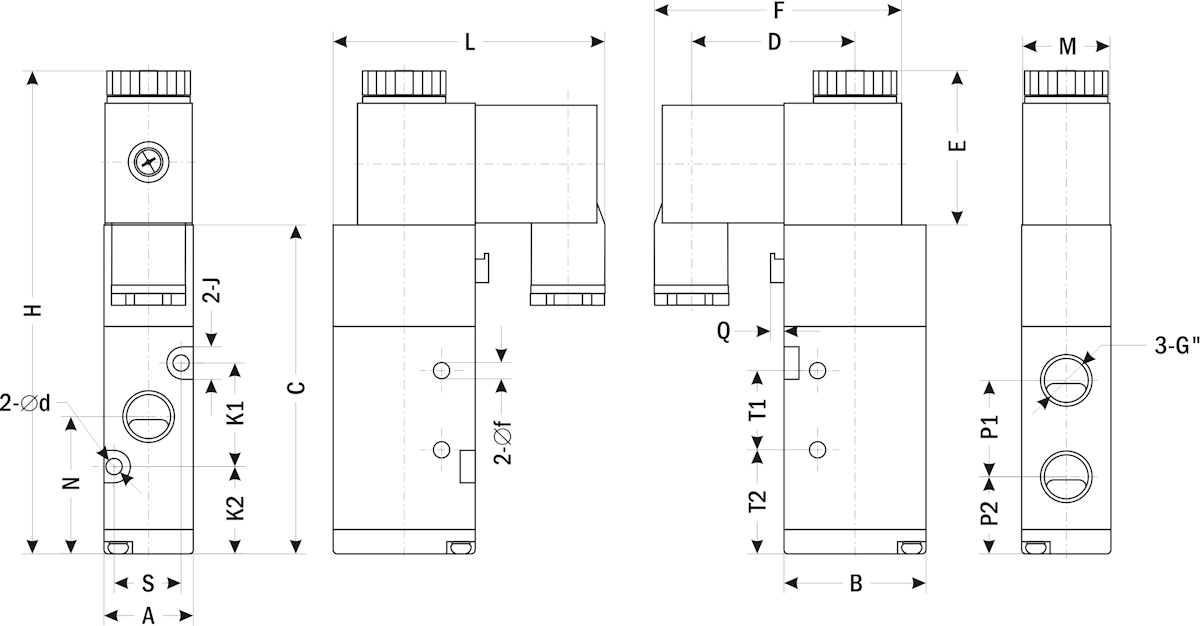

| Габаритные размеры
|
 |
| Модель | Размер, мм | |||||||||
| G
| A
| B
| C
| D | d | E | F | f | Н | |
| РЭПВ-3231-18 НО | ⅛" | 18 | 27 | 59 | 34 | 2-3 | 30 | 52 | 2-3 | 89 |
| РЭПВ-3221-14 НО | ¼" | 22 | 35 | 73 | 37 | 2-3 | 38 | 62 | 2-4 | 111 |
| РЭПВ-3211-38 НО | ⅜" | 27 | 40 | 84 | 37 | 2-3 | 38 | 62 | 2-4 | 122 |
| Модель
| Размер, мм | |||||||||||
| J | K1 | K2 | L | M | N | P1 | P2 | Q | S | T1 | T2 | |
| РЭПВ-3231-18 НО | 2-6 | 20 | 13 | 54 | 18 | 23 | 17 | 14 | 2,5 | 13 | 22 | 12 |
| РЭПВ-3221-14 НО | 2-6 | 30 | 12 | 67 | 22 | 28 | 23 | 17 | 3,5 | 17 | 25 | 14 |
| ЭПВ-3211-38 НО | 2-8 | 36 | 15 | 70 | 22 | 34 | 25 | 22 | 3,5 | 20 | 30 | 17 |
Версия: 2026-01-23-СДГ
| Документ | Дата обновления |
| Паспорт на РЭПВ-32 НО | 24.01.2026 |
