КПР-Т3Ф с электроприводом ЭПР3У-005
Доступен для скачивания
краткий каталог продукции:
Цена: 85758 руб.
Кран шаровой трехходовой фланцевый КПР-Т3Ф с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
- Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
- Для герметизации фланцевых металлических соединений рекомендуется использование анаэробных герметиков
- Для подключения приводов с питанием =12...24 В используются блоки питания, например, БП67, БП97, DR
Технические характеристики:
Модификации:
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия)
X – присоединение: F – фланцевое
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Параметр
| Значение
|
| Тип крана | L (переключающий)
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные
газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…1,6 МПа
|
| Диаметр условного прохода | 32...50 мм |
| Присоединение крана
| Фланцевое F1¼"...F2" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3У-005 |
| Питание электропривода | =12...24 В |
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер крана, мм
| Вес, г
|
| КПР-Т3Ф-032 FSP | 32 | 93 | F1¼" | 14×14 | 19700 |
| КПР-Т3Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 23480 |
| КПР-Т3Ф-050 FSP
| 50 (47) | 229
| F2"
| 14×14
| 11 450 |
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия)
X – присоединение: F – фланцевое
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3Ф
| Схема работы трехходового крана L-типа | ||
А. Вход В. Выход С. Выход | ||
 | Положение 1: перекрыт выход C, поток движется в направлении A–B. | |
 | Положение 2: перекрыт выход B, поток движется в направлении A–C. | |

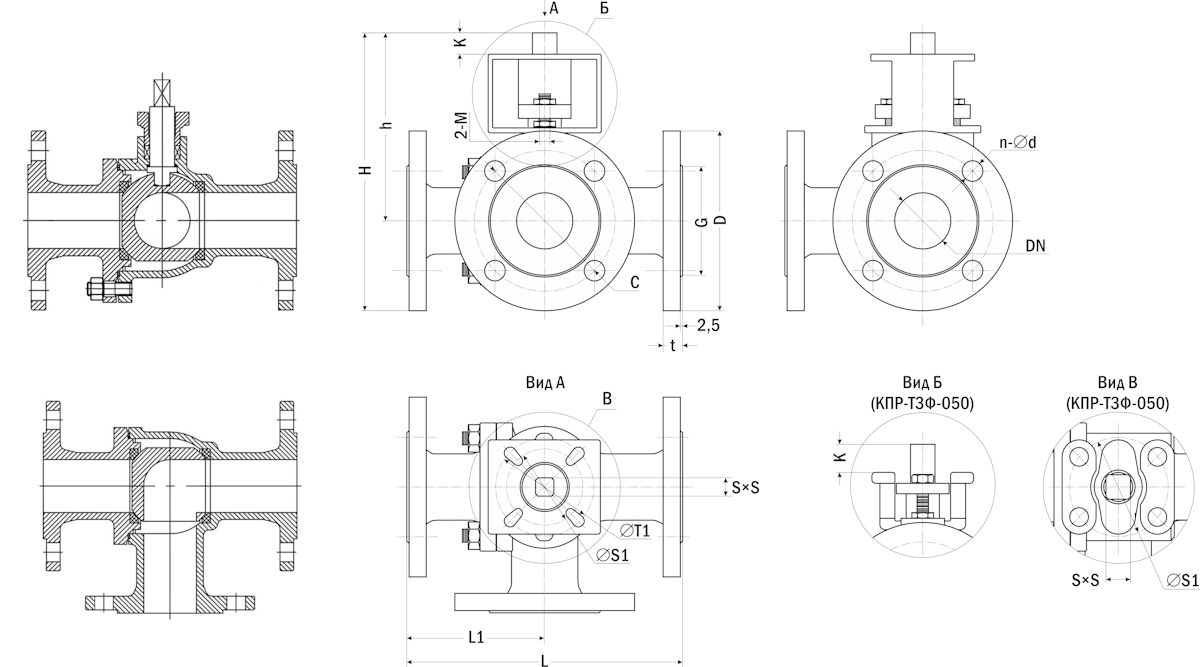

| Габаритные размеры
|
 |
| Модель
| DN
| Размеры, мм
| ||||||||||||||||||
| C
| D
| Е | Е1 | F | G | K
| h | H
| L
| L1
| 2-Q | 4-M
| n-∅d | t
| S1
| T1
| S×S | |||
| КПР-Т3Ф-032 | 32 | 103 | 140 | 175 | 106 | 41 | 79 | 18 | 106 | 183 | 201 | 100,5 | М6 | М12 | 12—18 | 17 | 70 (F07) | — | 14×14 | |
| КПР-Т3Ф-040 | 40 | 112 | 150 | 188 | 114 | 44 | 87 | 18 | 106 | 183 | 222 | 111 | М6 | М12 | 12—18 | 17 | 70 (F07) | — | 14×14 | |
| КПР-Т3Ф-050 | 47 | 125 | 158 | 195 | 120 | 53 | 102 | 17,5 | 120 | 200 | 235 | 117,5 | М8 | М12 | 12—18 | 17 | 70 (F07) | — | 14×14 | |
Версия: 2025-12-25-СДГ
| Документ | Дата обновления |
| Паспорт на КПР-Т3Ф | 20.01.2026 |
