ФР-22020
Доступен для скачивания
краткий каталог продукции:
Цена: 616 руб.
Прибор предназначен для включения/выключения различных исполнительных механизмов в зависимости от уровня внешней освещенности. Может применяться для управления уличным освещением, освещением мест общего пользования, индивидуальных рабочих мест, рекламы, витрин и т. п. Также может применяться в качестве комплектующего изделия в устройствах промышленной автоматики
Особенности:
- Встроенный датчик
- Управление светодиодными, энергосберегающими, люминесцентными лампами, лампами накаливания, вытяжными вентиляторами и т.д.
- Пылевлагозащита IP55
- Поставляется в комплекте с крепежом
Технические характеристики:
* Для работы с более мощной нагрузкой необходимо использовать контактор
| Параметр | Значение |
| Уровень освещенности | Включение – 30 лк
Выключение – 150 лк |
| Время реакции на изменение освещенности | 3 c
|
| Реле
| ~10 А, 220 В |
| Питание | ~220 В |
| Потребляемая мощность | 0,5 Вт |
| Максимальная допустимая мощность
нагрузки* - лампа накаливания - лампа энергосберегающая - лампа светодиодная - лампа люминесцентная - вытяжной вентилятор |
1000 Вт
400 Вт
30 Вт 400 Вт 400 Вт |
| Материал корпуса | Пластик |
| Пылевлагозащита | IP55 |
| Температура эксплуатации | −20...+50°C |
| Срок службы | > 5000 циклов |
| Длина выводных проводов
| 150 мм ±3%
|
| Габаритные размеры
| ∅ 56×115 мм
|
| Вес | 60 г |
| Габаритные размеры
|
 |
Монтаж
- Фотореле следует устанавливать основанием вниз. Запрещается монтировать прибор в других положениях
- Место установки фотореле доожно быть доступно для попадания естественного солнечного света
- Не устанавливайте прибор непосредственно под управляемой лампой (см. рисунки)
Верное расположение фотореле

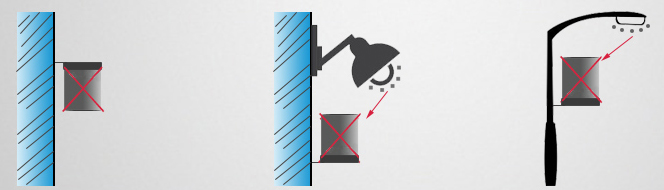

Неверное расположение фотореле
| Схема подключения
|
 |
Версия: 2022-09-07-ЛВС
| Документ | Дата обновления |
| Паспорт на ФР-22020 | 11.10.2022 |
