ГДТ-42-33-АС
Доступен для скачивания
краткий каталог продукции:
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:
Версия: 2022-02-15-ЛВС
Особенности:
-
Стандартная резьба G½" (или заказные М10×1, М12×1, М16×1,5) позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
-
Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 42 мм;
- расстояние между крепежными отверстиями 33 мм.
- расстояние между крепежными отверстиями 33 мм.
-
В отверстие G2 с резьбой М20×1,5 для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20
-
Стяжной замок позволяет легко и быстро открывать и закрывать крышку головки. Чтобы исключить случайное открытие узла коммутации можно зафиксировать крышку головки винтом М5 (не входит в комплект). Для этого нужно снять стяжную скобу и фиксатор (см. чертеж). Также это позволит уменьшить установочный габарит изделия
Технические характеристики:
Параметр | Значение |
Максимальный диаметр колодки
| 42 мм
|
Расстояние между крепежными отверстиями (D)
| 33 мм
|
Количество крепежных отверстий
| 4 отверстия М4
|
Присоединение защитной арматуры для датчика (G1) | G½" – стандарт
М10×1, М12×1, М16×1,5 – по заказу |
Присоединение кабеля (G2) | М20×1,5 – стандарт
G½" – по заказу |
Диаметр подключаемого кабеля | ≤ 9 мм
|
Рабочая температура | −40...+100°C
|
Фиксация крышки | стяжной замок
|
Материал корпуса | силумин
|
Материал уплотнений | маслостойкая резина
|
Степень пылевлагозащиты | IP65
|
Габаритные размеры | 85×68×99 мм
|
Монтаж:
В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G1 (см. чертеж). Кабельный ввод — отверстие с резьбой G2 (см. чертеж).

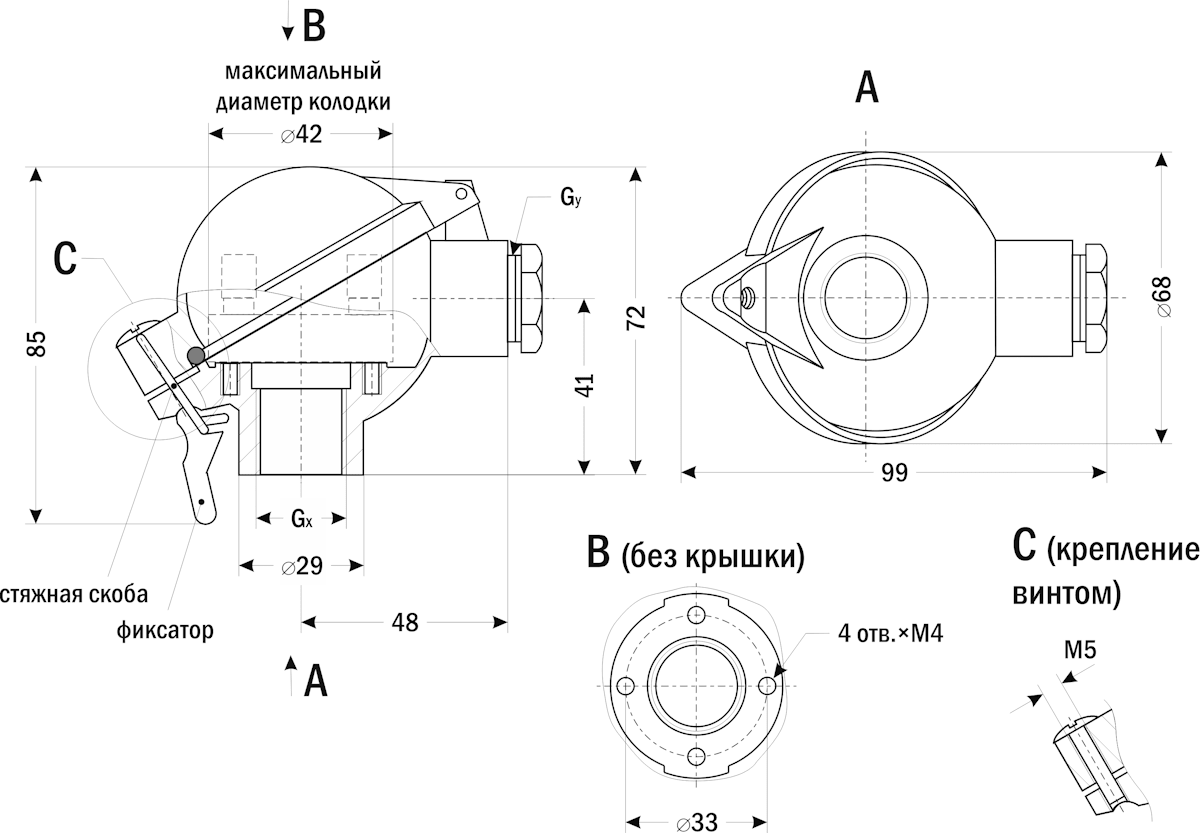

Габаритные размеры |
Номер позиции | Название позиции | Обозначение | Расшифровка |
1
| Внутренний диаметр головки
| 35
| 35 мм
|
42 | 42 мм
| ||
... |
| ||
2
| Расстояние между монтажными отверстиями
| 27 | 27 мм |
33/40 | 33 мм и 40 мм | ||
... |
| ||
3
|
Присоединение защитной арматуры для датчика
| 0
| G¼" |
2
| G½" | ||
3
| G¾" | ||
4
| G1"
| ||
5
| М10×1
| ||
6
| М12×1,5
| ||
7 | М16×1,5 | ||
8 | М20×1,5 | ||
9 | М24×1,5 | ||
T | Зажим с винтом, отверстие
22,5 мм | ||
4
| Присоединение кабеля
| 1
| G⅜"
|
2
| G½
| ||
7
| М16×1,5
| ||
8 | М20×1,5 | ||
П | PG16 | ||
5
| Материал корпуса
| A
| Алюминий (силумин)
|
H
| Нейлон
| ||
6
| Фиксация крышки
| В
| Винты
|
Р
| Резьба
| ||
С
| Стяжной замок
| ||
7
| Искрозащита
| Пусто
| Без искрозащиты
|
И
| Есть искрозащита
| ||
