ГДТ-61-46-АВ
Доступен для скачивания
краткий каталог продукции:
Цена: 1438 руб.
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Прежнее название головки ГДТ-61-46-АВ: ГДТ-61.
Особенности:
Прежнее название головки ГДТ-61-46-АВ: ГДТ-61.
Особенности:
- Стандартная резьба G½" (или заказная М24×1,5) позволяет присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Головка совместима с клеммными колодками КТП-55-46-2, КТП-55-46-4. (диаметр колодок 55 мм, расстояние между крепежными отверстиями 46 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 61 мм;
- расстояние между крепежными отверстиями 46 мм.
- расстояние между крепежными отверстиями 46 мм.
Технические характеристики:
| Параметр | Значение |
| Максимальный диаметр колодки
| 61 мм
|
| Расстояние между крепежными отверстиями (D)
| 46 мм
|
| Количество крепежных отверстий
| 2 отверстия М4
|
| Присоединение защитной арматуры для датчика (G1) | G½"– стандарт
М24×1,5 – по заказу крепление винтом, отверстие 22,5 мм – по заказу |
| Присоединение кабеля (G2) | G½" – стандарт
М20×1,5, PG16 – по заказу |
| Диаметр подключаемого кабеля | ≤ 10 мм |
| Рабочая температура | −40...+100°C |
| Фиксация крышки | винты |
| Материал корпуса | силумин |
| Материал уплотнений | маслостойкая резина |
| Степень пылевлагозащиты | IP65 |
| Габаритные размеры | 97×89×101 мм |
Монтаж:

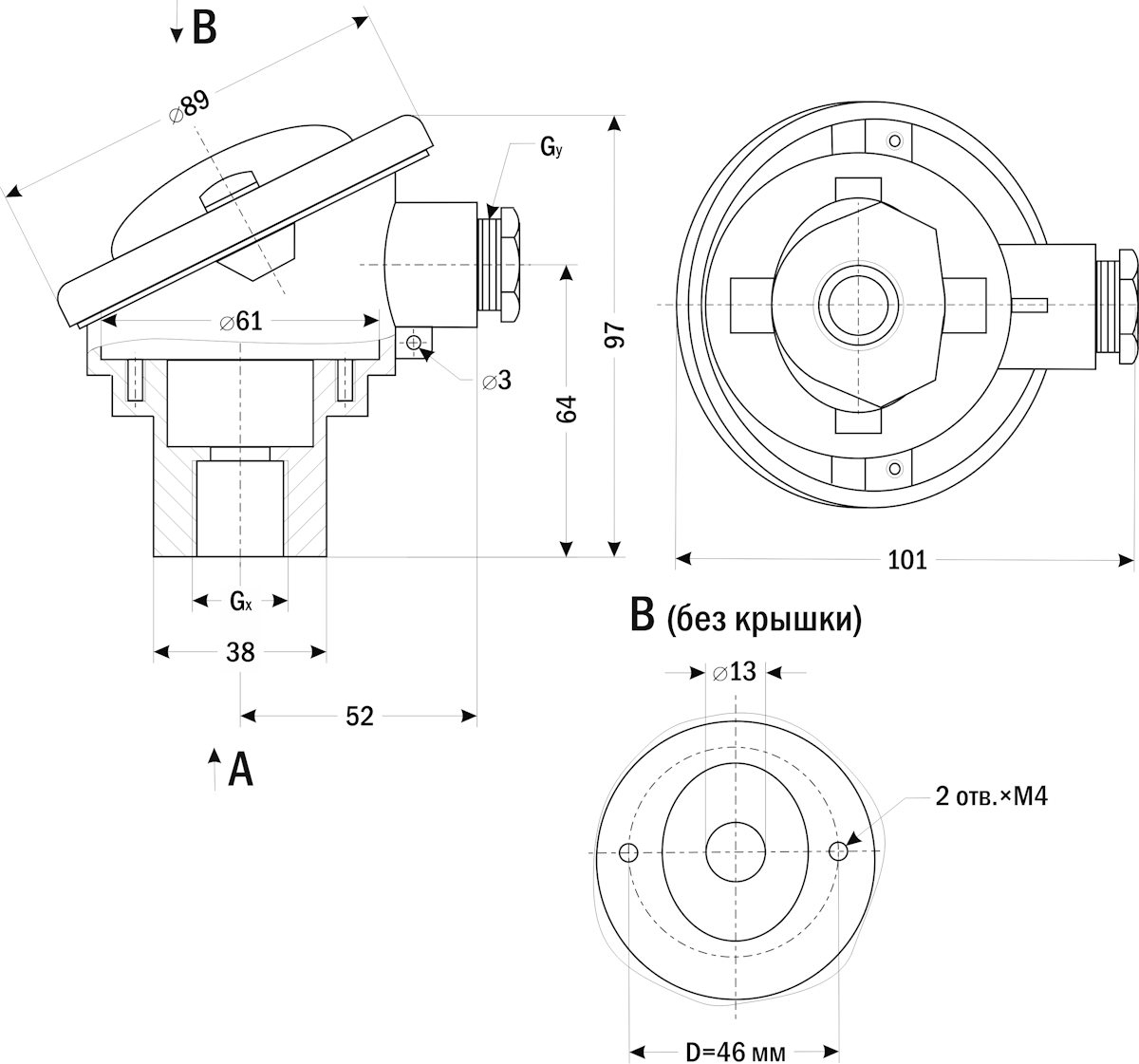

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G1 (см. фото и чертеж). Кабельный ввод — отверстие с резьбой G2 (см. фото и чертеж).
| Габаритные размеры |
 |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1
| Внутренний диаметр головки
| 35
| 35 мм
|
| 42 | 42 мм
| ||
| ... |
| ||
| 2
| Расстояние между монтажными отверстиями
| 27 | 27 мм |
| 33/40 | 33 мм и 40 мм | ||
| ... |
| ||
|
3
|
Присоединение защитной арматуры для датчика
| 0
| G¼" |
| 2
| G½" | ||
| 3
| G¾" | ||
| 4
| G1"
| ||
| 5
| М10×1
| ||
| 6
| М12×1,5
| ||
| 7 | М16×1,5 | ||
| 8 | М20×1,5 | ||
| 9 | М24×1,5 | ||
| T | Зажим с винтом, отверстие
22,5 мм | ||
| 4
| Присоединение кабеля
| 1
| G⅜"
|
| 2
| G½
| ||
| 7
| М16×1,5
| ||
| 8 | М20×1,5 | ||
| П | PG16 | ||
| 5
| Материал корпуса
| A
| Алюминий (силумин)
|
| H
| Нейлон
| ||
| 6
| Фиксация крышки
| В
| Винты
|
| Р
| Резьба
| ||
| С
| Стяжной замок
| ||
| 7
| Искрозащита
| Пусто
| Без искрозащиты
|
| И
| Есть искрозащита
| ||
Версия: 2022-01-25-ЛВС
