РДУ
Доступен для скачивания
краткий каталог продукции:
Цена: 12836 ... 41634 руб.
Ротационные (флажковые) датчики уровня серии РДУ предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.
Особенности:
- Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
- Модификации для сред с повышенной температурой −20...+200°С или −20...+350°С
- Гибкое удлинение 1,1 м для лопасти (опция)
- Простой и быстрый монтаж
- Прочная конструкция
- Отсутствие необходимости в обслуживании
Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью.Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.
Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.
Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:
- сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
- различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
- cыпучих пищевых продуктов (муки, сахара, крахмала);
- cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
- древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).
Для установки датчиков РДУ по месту эксплуатации используется бобышка БП-А-G1-30; для установки РДУ-121, РДУ-221, РДУ-321 также подходит бобышка БП-А-G1-100
| Параметр | Значение |
| Питание
| ~220 В или =24 В
|
| Мощность электродвигателя
| 4 Вт
|
| Крутящий момент электродвигателя
| 0,98 Н∙м
|
| Скорость вращения электродвигателя
| 1 об./мин
|
| Тип управляющего контакта
| НО+НЗ
|
| Коммутационная способность реле
| ~5 А, 250 В
|
| Степень пылевлагозащиты
| IP65
|
| Температура хранения
| −20...+125°С
|
| Материал корпуса | силумин |
| Материал лопастей
| нержавеющая сталь |
| Присоединение лопасти
| М10×1,5
|
Модификации:
| Модель | Присоединение | Шток
| Температура
рабочей среды, °С | Габаритные
размеры, мм | Вес,
г |
| РДУ-111
| G1"
| Стандартный
| −20...+80
| 189×90×131
| 1000
|
| РДУ-211
| G1"
| Стандартный
| −20...+200 | 239×90×131
| 1390
|
| РДУ-311 | G1" | Стандартный | −20...+350 | 288×90×125 | 1755 |
| РДУ-121
| G1"
| Удлиненный
| −20...+80 | 288×90×131
| 1540
|
| РДУ-221
| G1"
| Удлиненный
| −20...+200 | 339×90×131
| 1930
|
| РДУ-321 | G1" | Удлиненный | −20...+350 | 389×90×125 | 1938 |
| РДУ-112
| Фланцевое
| Стандартный
| −20...+80 | 189×155×163,5
| 1540
|
| РДУ-212
| Фланцевое | Стандартный
| −20...+200 | 239×155×163,5
| 1930
|
| РДУ-312 | Фланцевое | Стандартный | −20...+350 | 288×155×163,5 | 2295 |
| РДУ-122
| Фланцевое | Удлиненный
| −20...+80 | 288×155×163,5
| 2080
|
| РДУ-222
| Фланцевое | Удлиненный
| −20...+200 | 339×155×163,5
| 2470
|
| РДУ-322 | Фланцевое | Удлиненный | −20...+350 | 389×155×163,5 | 2478 |
Расшифровка обозначения на примере датчика уровня РДУ-XYZ-WL-U:
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное до +200°С, 3 − высокотемпературное до +350°С.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое, 2 − фланцевое.
W − тип лопасти: Л1, Л2, Л3, Л4, Л5 или Л6.
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное до +200°С, 3 − высокотемпературное до +350°С.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое, 2 − фланцевое.
W − тип лопасти: Л1, Л2, Л3, Л4, Л5 или Л6.
L − Д1100, гибкое удлинение 1,1 м для лопасти (опция).
U − напряжение питания: 220 − ~220 В, 24 − 24 В.
U − напряжение питания: 220 − ~220 В, 24 − 24 В.
| Габаритные размеры РДУ
|
 |
| РДУ-111
|
 |
| РДУ-211 высокотемпературные до +200°С |
 |
| РДУ-311 высокотемпературные до +350°С |
 |
|
РДУ-121 с удлиненным штоком в защитном кожухе
|
 |
| РДУ-221 высокотемпературные до +200°С с удлиненным штоком в защитном кожухе
|
 |
| РДУ-321 высокотемпературные до +350°С с удлиненным штоком в защитном кожухе |
 |
| Фланец |

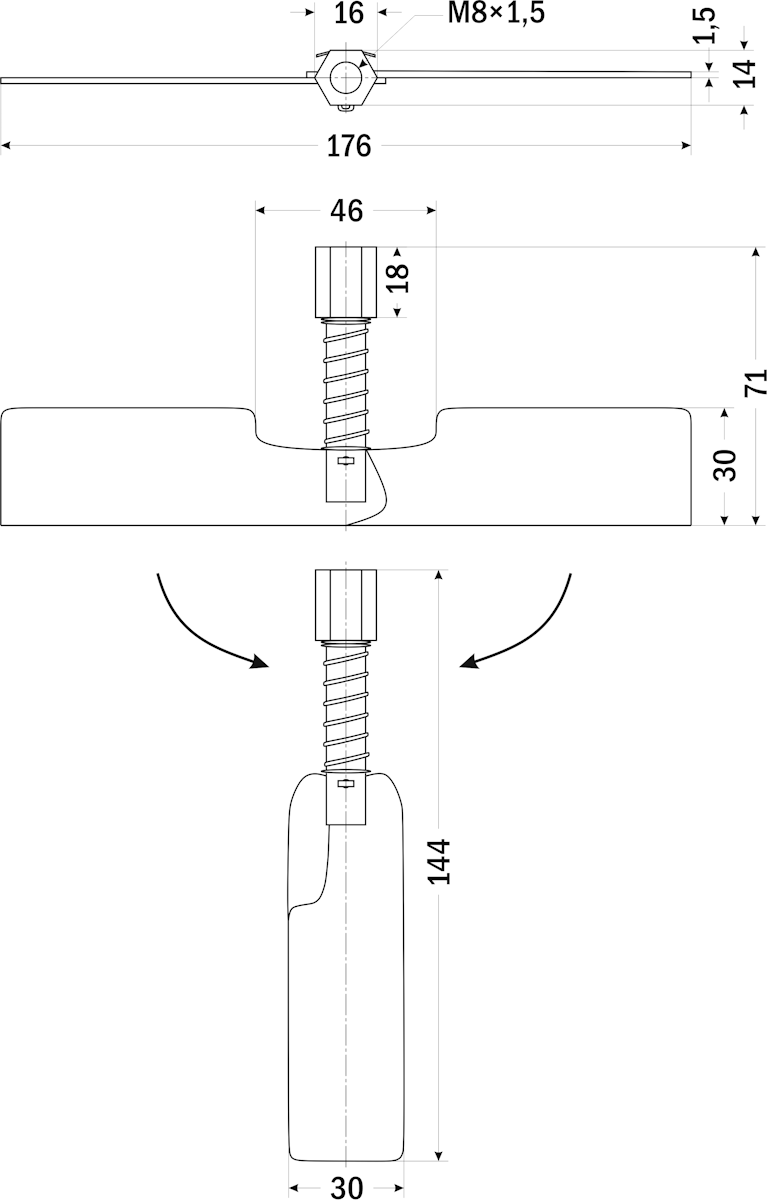

| Габаритные размеры лопастей
|
 |

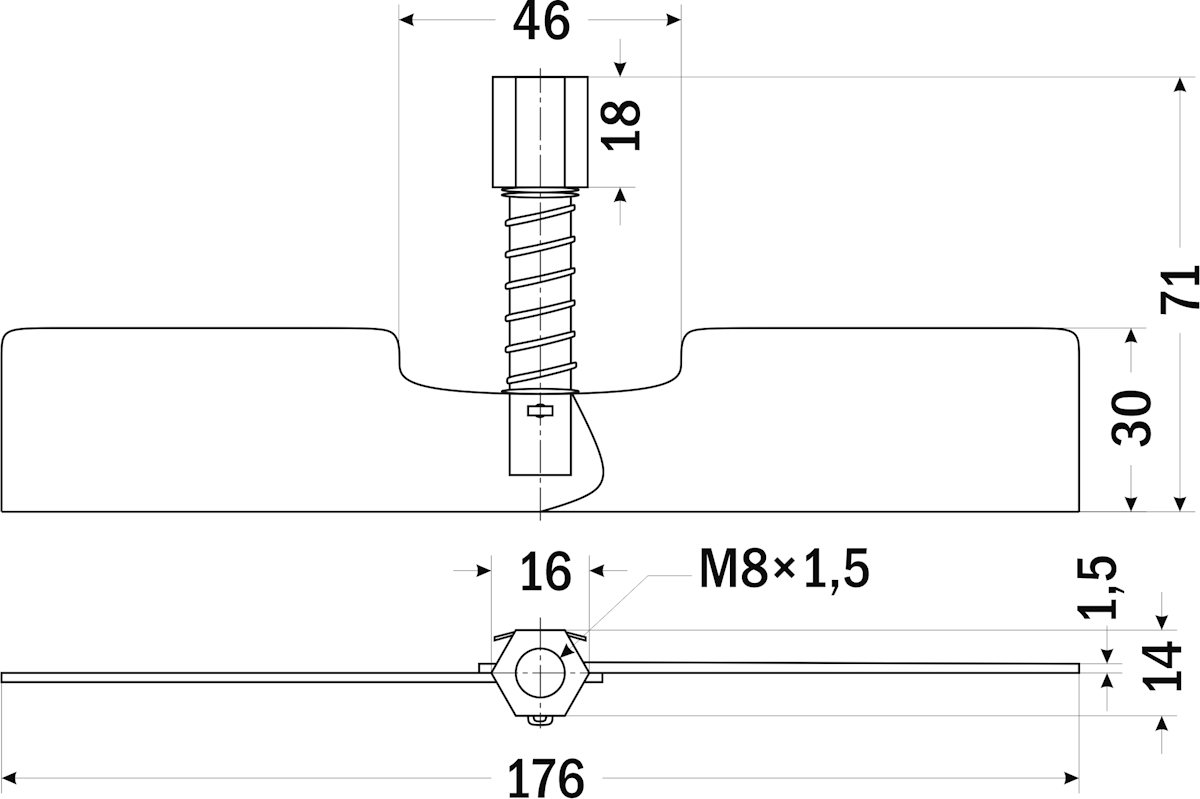

| Лопасть Л1
|
 |
| Лопасть Л2 |
 |
| Лопасть Л3
|
 |
| Лопасть Л4 |
 |
| Лопасть Л5 |
 |
| Лопасть Л6 |
| Документ | Дата обновления |
| Паспорт на РДУ | 05.11.2024 |
