ПДУ-Н502
Доступен для скачивания
краткий каталог продукции:
Цена: 975 ... 1755 руб.
Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:
-
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
| Параметр | Значение | |||
| Модель
| Н502-100-30
| Н502-100-55 | Н502-200-135
| Н502-400-315
|
| Рабочее положение | Вертикальное
| |||
| Количество уровней
| 2
| |||
| Материал корпуса
| Полипропилен
| |||
| Рабочая температура | −10...+70°С | |||
| Максимальное рабочее давление | 0,5 МПа | |||
| Максимальная коммутируемая мощность | 50 Вт
| |||
| Максимальный коммутируемый ток
| ≅0,5 А (при ≅24 В)
| |||
| Максимальное коммутируемое напряжение | ≅220 В | |||
| Длина проводов | 350 мм
погрешность длины ±3% | 400 мм
погрешность длины ± 3% | 350 мм
погрешность длины ± 3% | |
| Присоединение
| M10×1,5 | |||
| Диаметр поплавка | 23 мм | 22 мм
| 24 мм | |
| Длина погружной части
| 100 мм
| 202 мм
| 400 мм
| |
| Расстояние между поплавками
| 32 мм
| 55 мм | 148 мм
| 315 мм
|
| Габаритные размеры | ∅ 23×115 мм
| ∅ 22×114,5 мм | ∅ 22×216 мм
| ∅ 24×415 мм
|
| Вес
| 25 г
| 25 г | 27 г
| 41 г
|

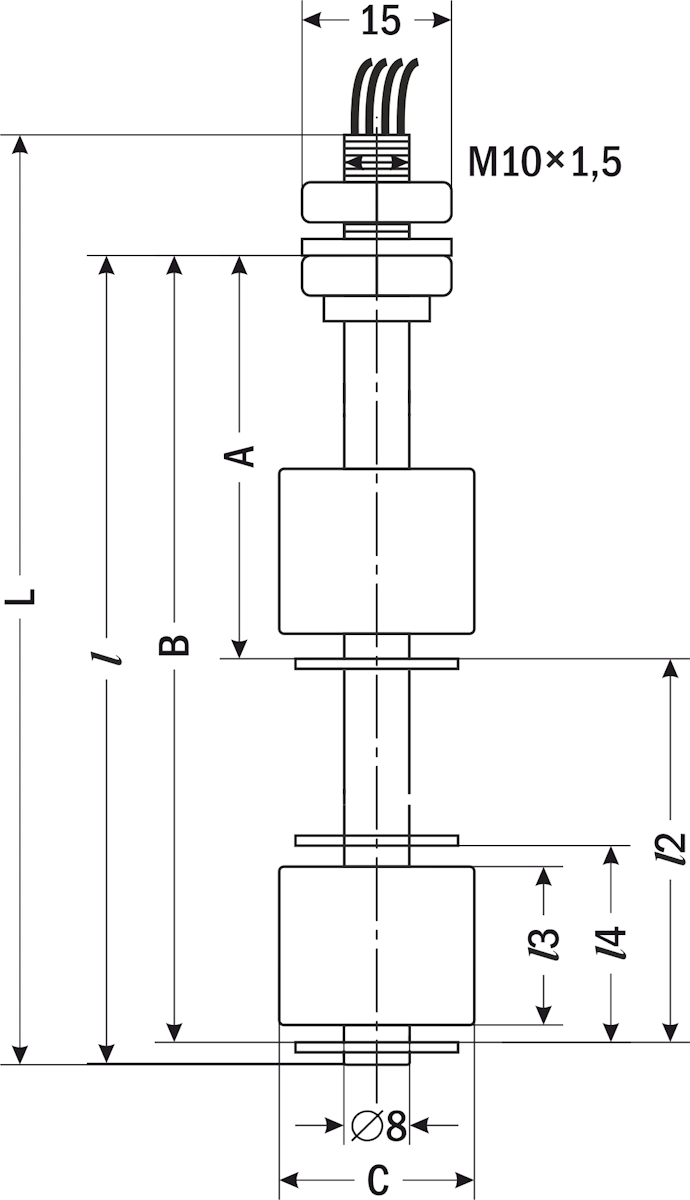

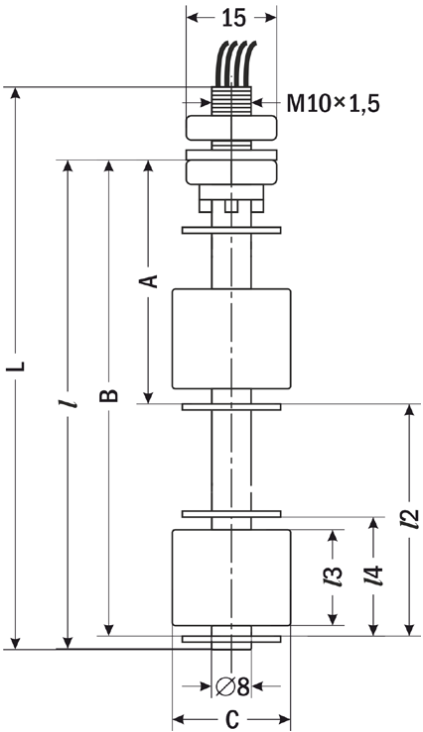

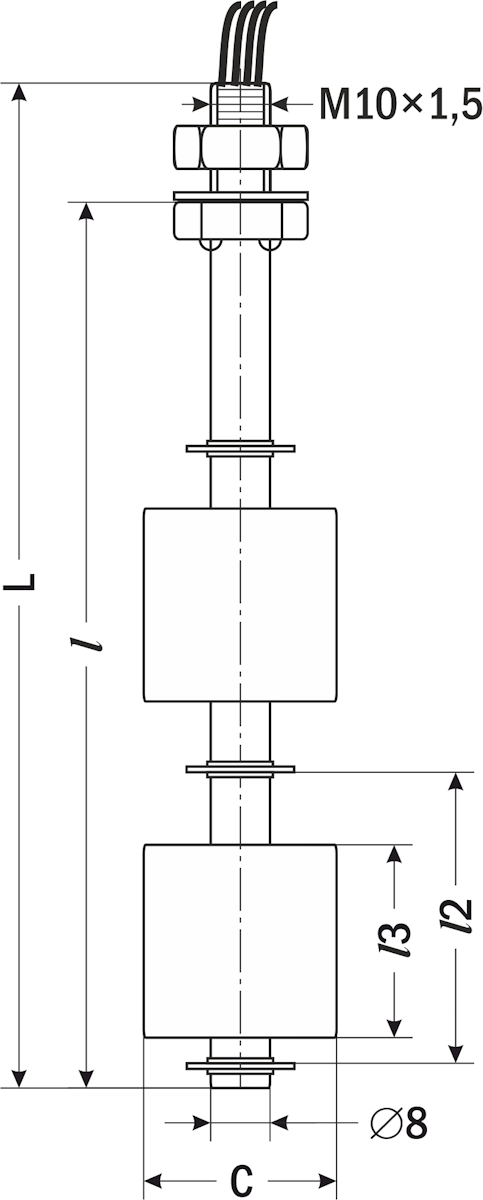

| Габаритные размеры
| |
 |  |
| Н502-100-30
| Н502-100-55
|
 | |
| Н502-200-135, Н502-400-315 | |
| Размер | Н502-100-30
| Н502-100-55
| Н502-200-135
| Н502-400-315
|
| A
| -
| 41
| 51
| 81
|
| B
| -
| 96
| 201
| 391
|
| C | 23
| 22
| 22
| 24
|
| L
| 115
| 114,5
| 216
| 415
|
| l
| 100
| 100
| 202
| 400
|
| l2
| 32
| 55
| 148
| 315
|
| l3
| 21
| 21
| 21
| 21
|
| l4
| -
| 31
| 32
| 30
|
Версия: 2024-03-09-ШАР
| Документ | Дата обновления |
| Паспорт для ПДУ-Н502, ПДУ-В542 | 25.04.2025 |
| Приложение к сертификату соответствия | 22.10.2015 |
| Сертификат соответствия на поплавковые выключатели и конечные выключатели | 11.10.2022 |
