ДР-ПП-08-15
Доступен для скачивания
краткий каталог продукции:
Цена: 2652 руб.
Датчик-реле потока поршневой ДР-ПП-08-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
Версия: 2023-07-29-ЛВС
Особенности:
- НО-контакт, при наличии потока контакт геркона замыкается
- Высокий ресурс срабатываний
- Для корректной работы датчика направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Монтажное положение: вертикальное
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр | Значение
|
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
| Максимальное давление рабочей среды | 1,5 МПа |
| Температура рабочей среды | −10...+110°С |
| Расход
| 1,5...30 л/мин
|
| Максимальная коммутируемая мощность | 50 Вт
|
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В)
|
| Максимальное коммутируемое напряжение | ≅100 В |
| Присоединение
| наруж. G½" |
| Длина провода
| 200 мм
|
| Материал | Никелированная латунь
|
| Cтепень пылевлагозащиты
| IP55 |
| Монтажное положение | Вертикальное |
| Габаритные размеры | 73×23,5×20,5 мм |
| Вес | 87 г |

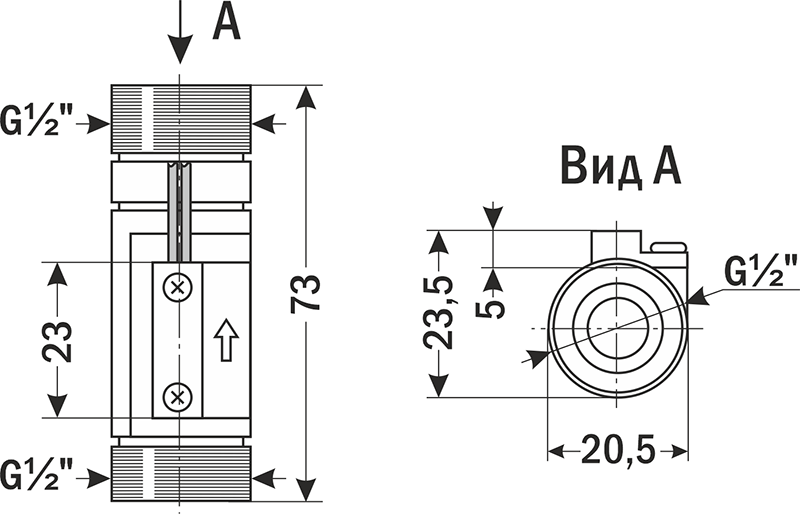

| Габаритные размеры
|
 |
