AR-XB2-BAWV
Цена: 819 ... 1228 руб.
Кнопка AR-XB2-BAWV предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5 мм
- Кнопку можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
- У кнопок с фиксацией подсветку можно подключать двумя способами:
- прямое подключение питания, кнопка подсвечена всегда, вне зависимости от включения-выключения;
- подключение питания через НЗ/НО контакты кнопки, в этом случае подсветка зажигается только при включенном/выключенном состоянии кнопки
Технические характеристики:
| Параметр
| Значение
| |
| Без фиксации
| С фиксацией
| |
| Цвет
| Красный, зеленый, желтый, синий, белый
| |
| Контакты
| 1НО, 1НЗ, 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 5НО, 5НЗ, 6НО, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ,
3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ | |
| Максимальное число контактов | 6 | |
| Коммутационная способность
| ~10 A, 400 В
| |
| Присоединение
| Винтовые клеммы
| |
| Питание подсветки
| ≅ 220 В или ≅ 24 В
| |
| Материал
| Пластмасса/металл
| |
| Монтаж
| В отверстие панели
| |
| Диаметр монтажного отверстия
| 22 мм
| |
| Толщина панели
| ≤ 5 мм
| |
| Степень пылевлагозащиты*
| IP67
| |
| Диаметр кнопки
| 30 мм
| |
| Диаметр нажимной части
| 26 мм
| |
| Габаритные размеры выступающей части
| ∅30×15 мм
| |
| Максимальные габаритные размеры
| 40×30×76 мм
| 40×30×89 мм |
| Монтажная глубина**
| 61 мм
| 74 мм
|
| Вес
| 88 г
| 106 г
|
* Со стороны лицевой панели.
** Без учета ответных разъемов.
** Без учета ответных разъемов.

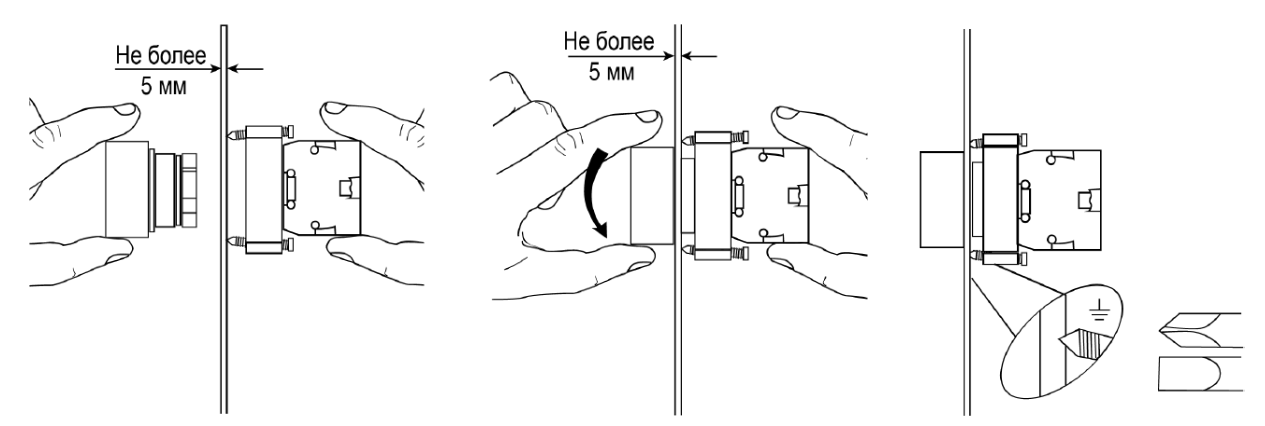

| Монтаж в щит |
 |
| Габаритные размеры |
 |

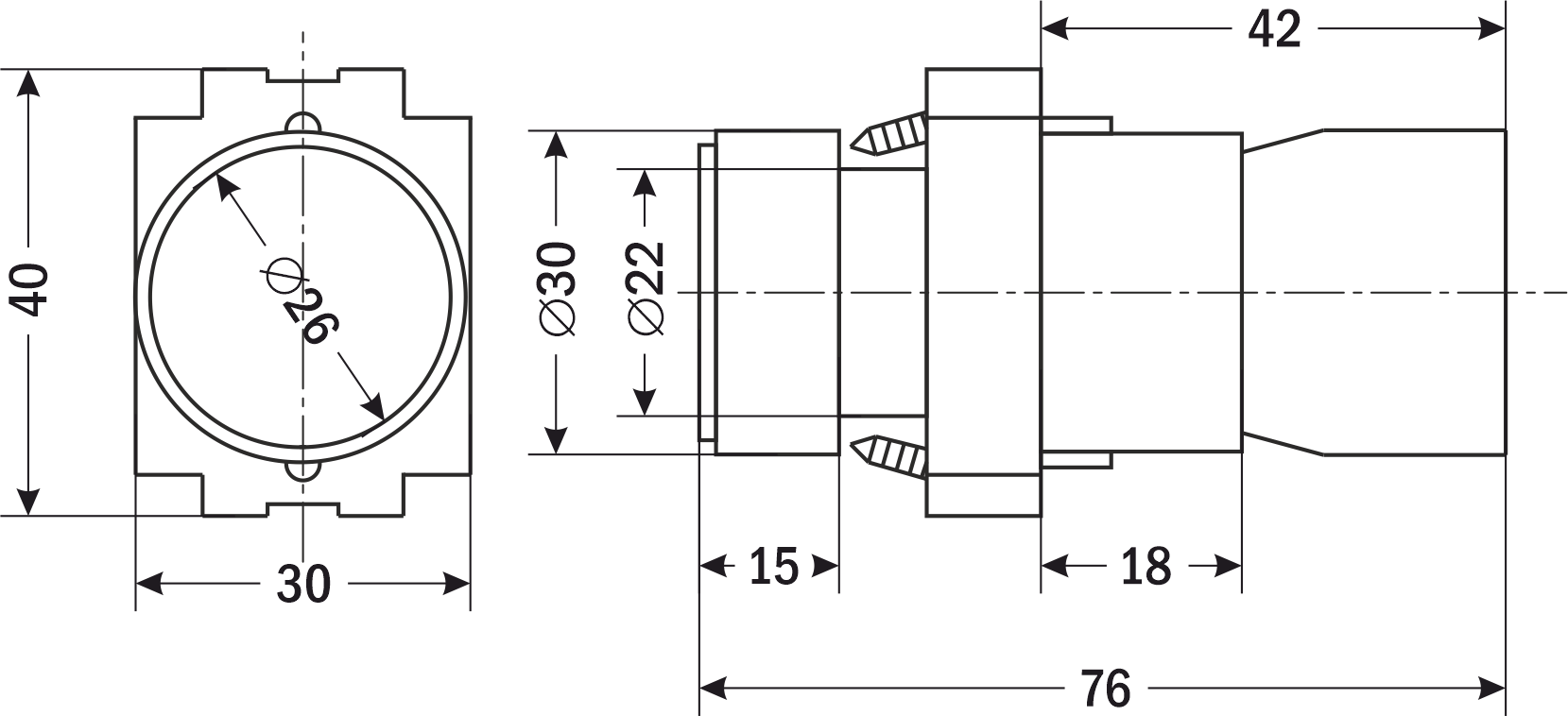

| Без фиксации |
 |

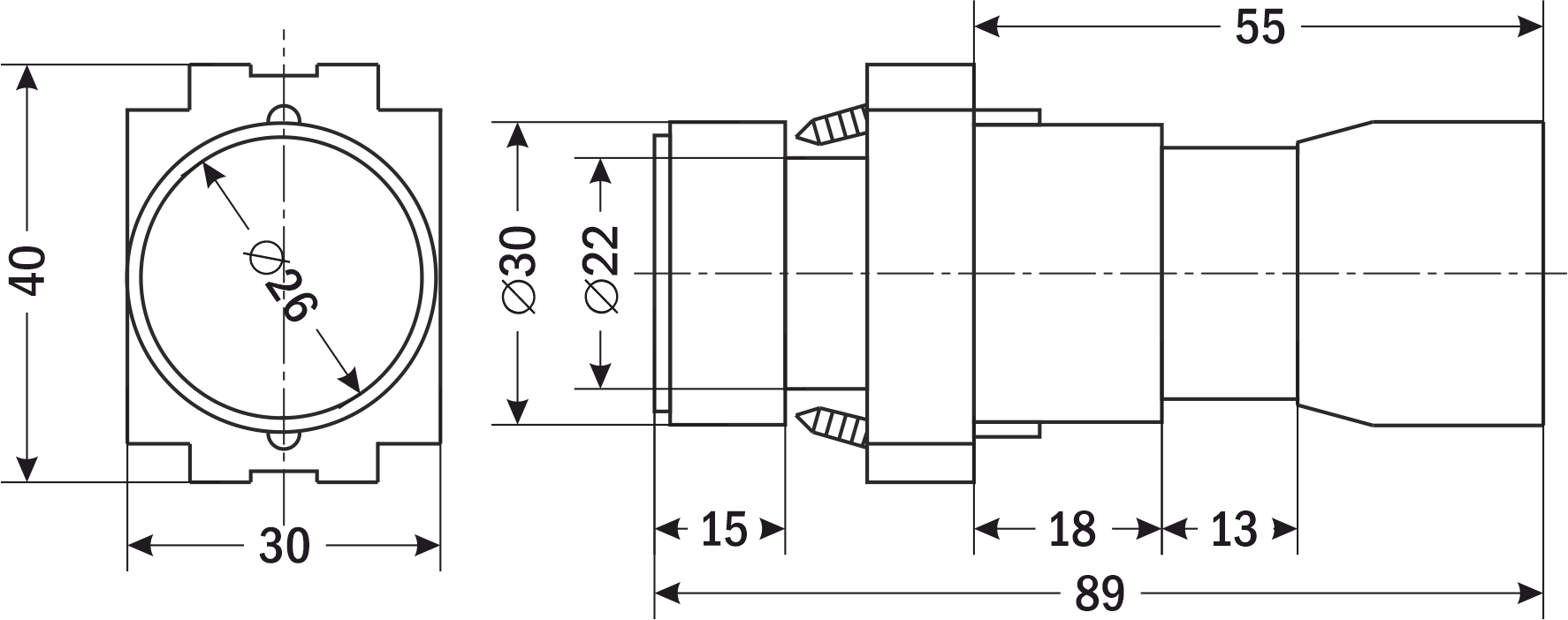

| С фиксацией |
