ARC-SSR-H
Доступен для скачивания
краткий каталог продукции:
Твердотельное (полупроводниковое) реле ARC-SSR-H предназначено для бесконтактной коммутации нагревательных элементов, ламп
и других устройств с рабочим напряжением ~40…480 В
Особенности:
Версия: 2015-05-19-КВА
и других устройств с рабочим напряжением ~40…480 В
Особенности:
- Полностью бесшумная работа
- Светодиодный индикатор рабочего состояния
- Отсутствие искрения и электрической дуги при коммутации
- Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- Возможность коммутации электродвигателей
- Не требует профилактических работ в процессе эксплуатации
- Компактность, хорошая теплоотдача
- Рекомендации:
- При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤+60°C
- При установке реле на радиатор необходимо применять теплопроводную пасту
- Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
- Требуется заземление радиатора
Параметр | Значения | ||
Ток нагрузки | 100 А, 120 А, 150 А | 200 А | 300 А |
Напряжение нагрузки | ~40…480 В | ||
Напряжение управления/реостат | =3…32 В
| ||
Ток управления | ≤ 5…25 мА
| ||
Напряжение включения | ≤ 1,3 В | ||
Ток утечки | ≤ 3 мА | ||
Время переключения | ≤ 10 мс | ||
Диэлектрическая прочность | ~2,5 кВ, 50 Гц/1 мин | ||
Сопротивление изоляции | 1000 МОм/=500 В | ||
Температура эксплуатации
| −20…+50°С без конденсации влаги
| ||
Габаритные размеры
| 37,5×25×94 мм
| 42,5×34×94 мм
| 41,5×39×95,5 мм
|
Габаритные чертежи
|

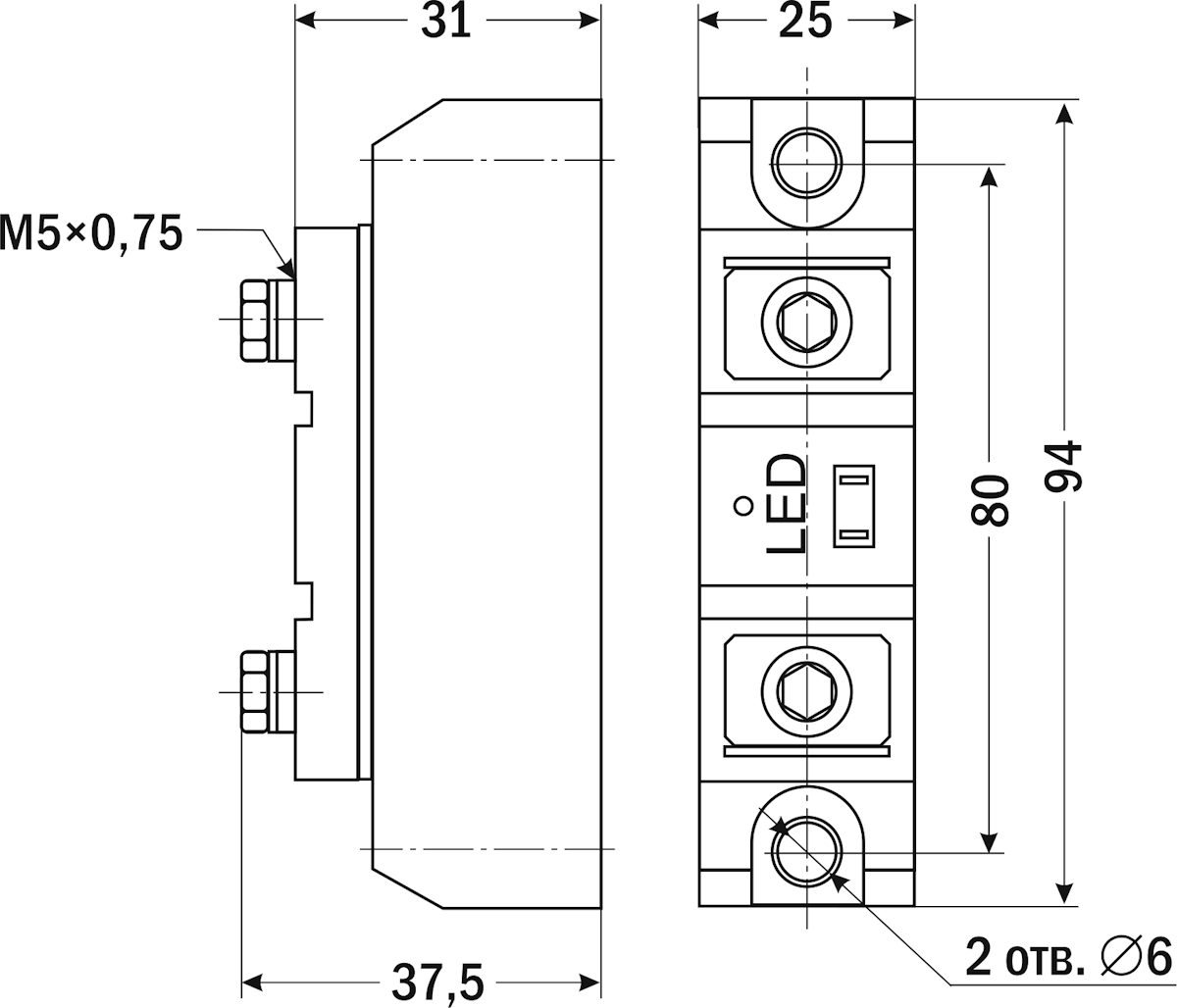

100 A, 120 A, 150 A |

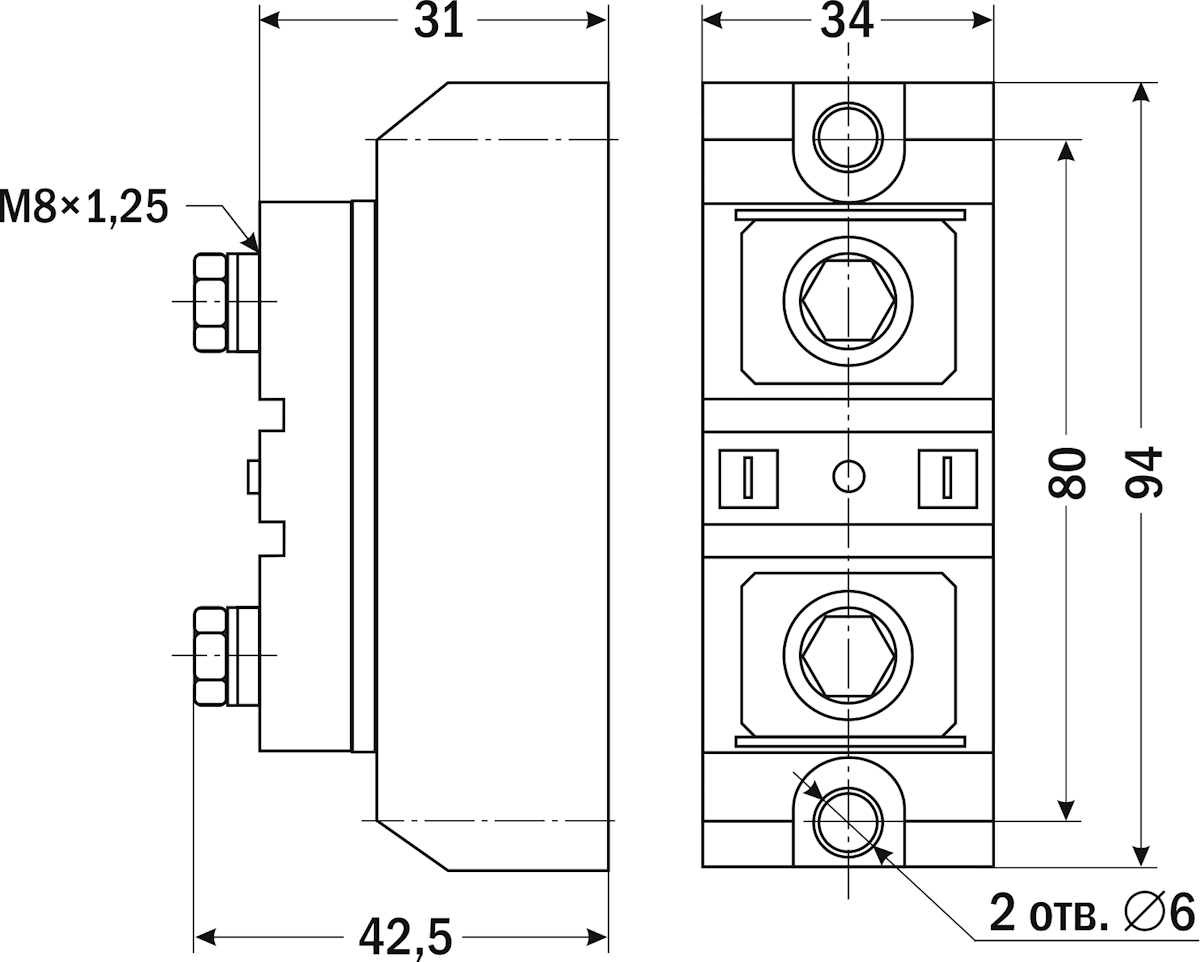

200 A |

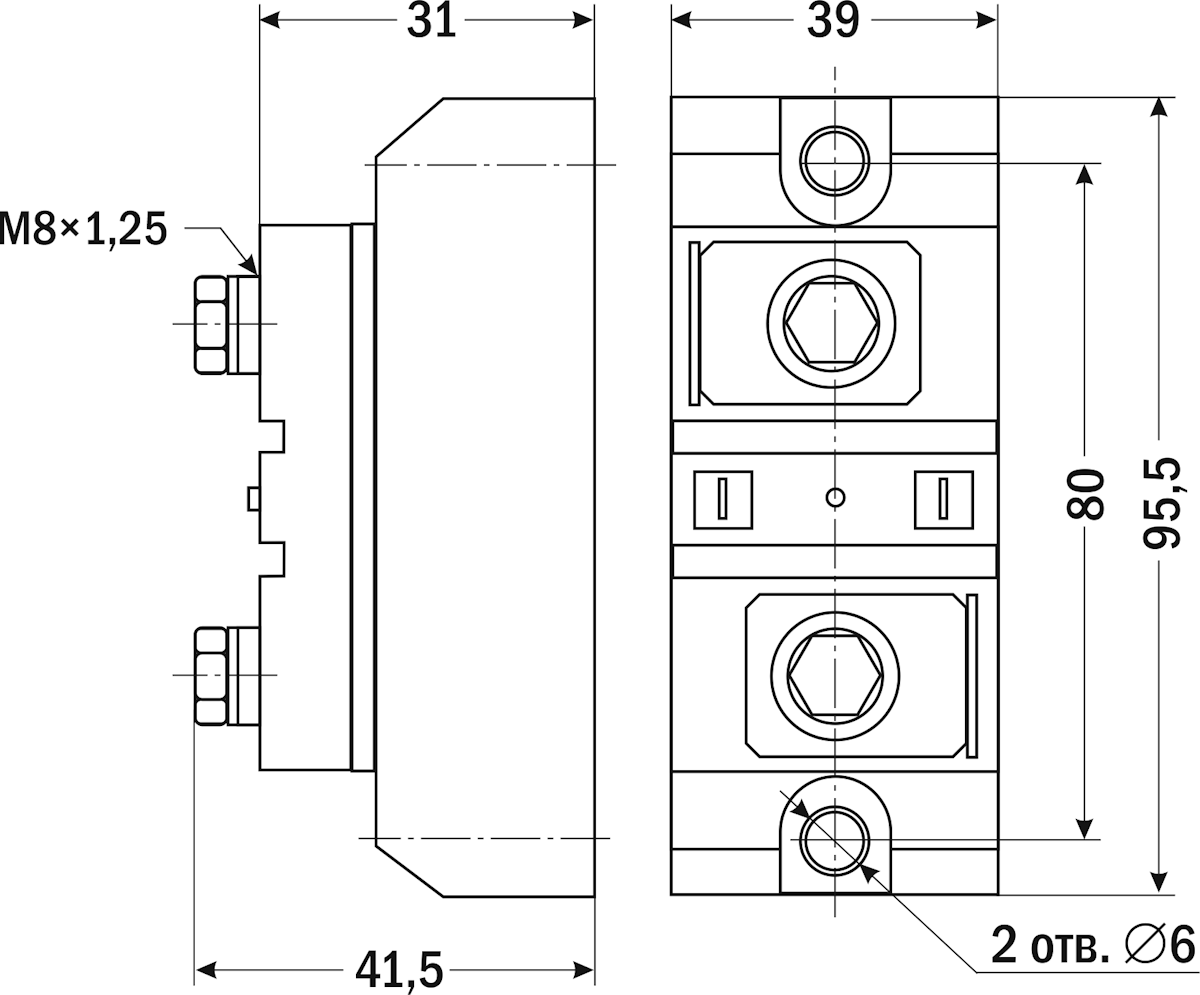

300 A |
