ШДГТ-57
Доступен для скачивания
краткий каталог продукции:
Цена: 7836 ... 11508 руб.
Шаговый двигатель с тормозом ШДГТ-57 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:
-
Высокая точность позиционирования без необходимости в обратной связи
-
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
-
Двигатель обеспечивает полный момент в режиме остановки
- Возможность быстрого старта, остановки или реверсирования
- Совместимость с современными цифровыми устройствами
| Параметр | Значение |
| Угловой шаг
| 1,8° |
| Количество шагов на оборот | 200 |
| Питание электромагнитного тормоза
| =24 В
|
| Количество фаз | 2 |
| Типоразмер NEMA | 23 |
| Фланец
| 57 мм |
| Количество проводов
| 4
|
| Модель | Крутящий момент на валу, Н·м | Номинальный ток, А/фаза | Номинальное сопротивление, Ом/фаза | Индуктивность, мГн/фаза | Момент инерции ротора, г·см² | Длина L, мм
|
| ШДГТ-57.40,5-0,64/2,4 | 0,64
| 2,4
| 1,2
| 2,4
| 120
| 40,5
|
| ШДГТ-57.53,5-1,3/3,5 | 1,3
| 3,5
| 0,8
| 2,4
| 260
| 53,5
|

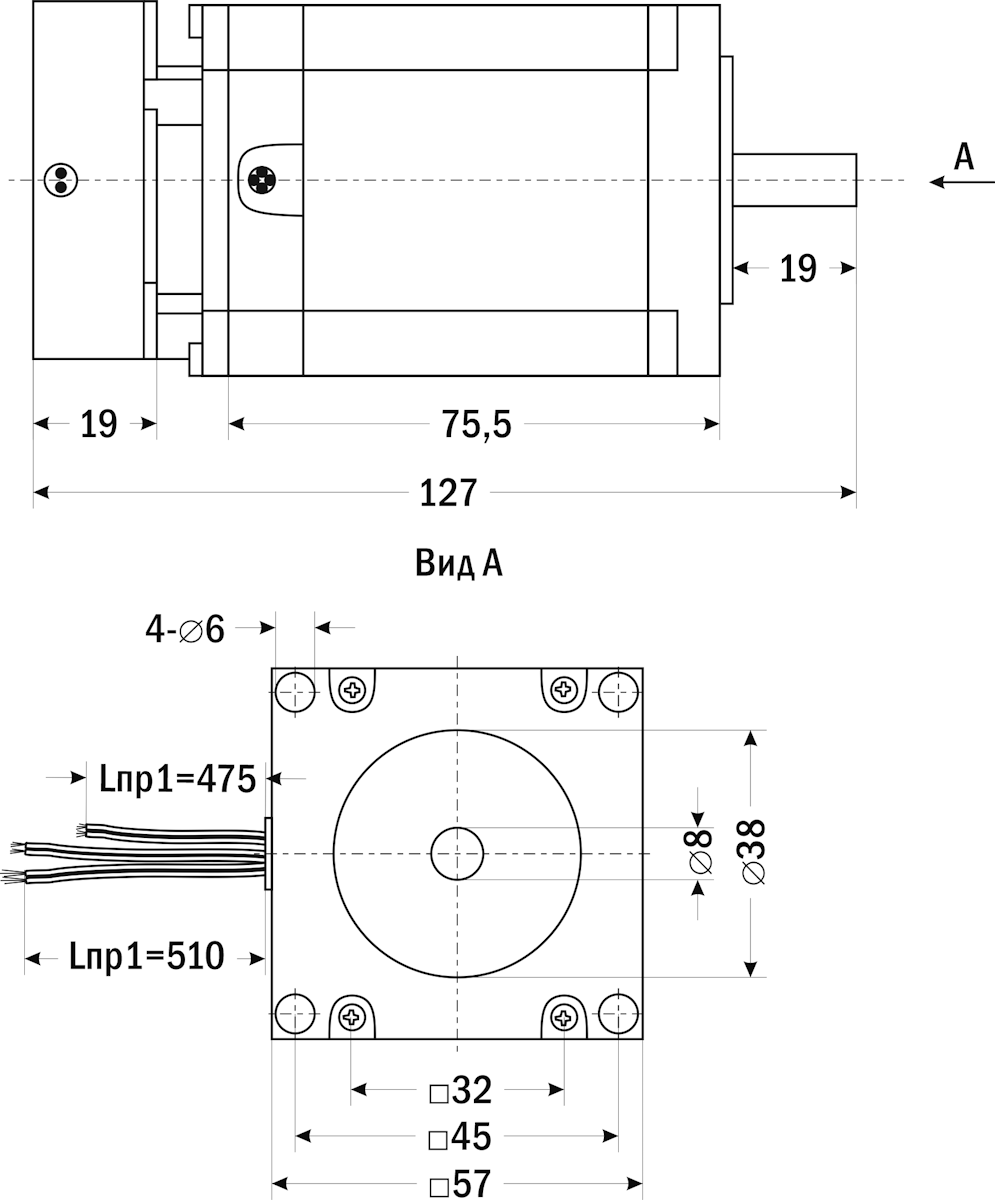

| ШДГТ-57.75,5-2,3/4,4 | 2,3
| 4,4
| 0,76
| 2,5
| 450
| 75,5
|

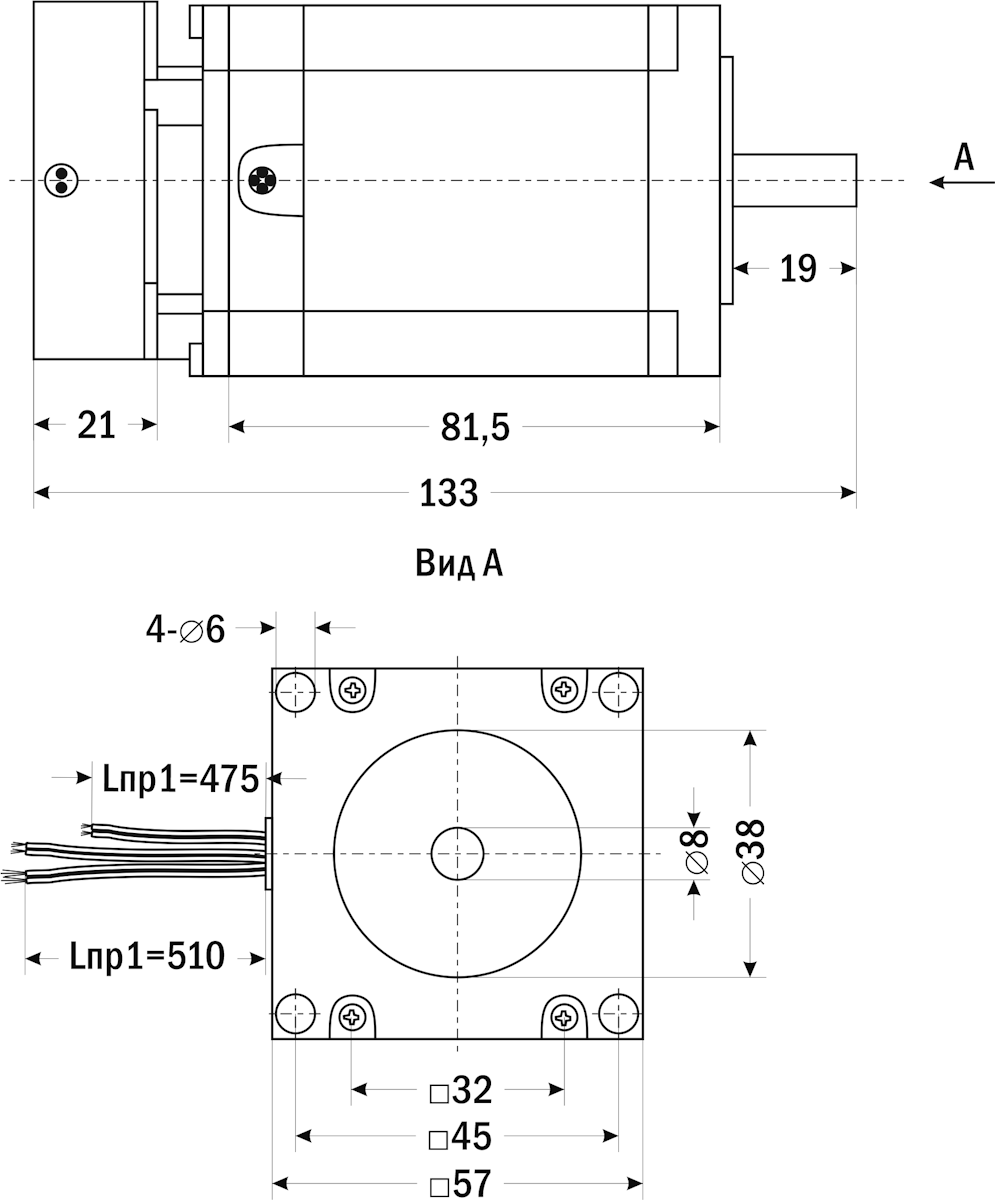

| ШДГТ-57.81,5-2,5/4,4 | 2,5 | 4,4
| 0,81
| 3
| 520
| 81,5
|
| ШДГТ-57.99,5-3,1/4,4 | 3,1
| 4,4
| 0,95
| 3,7
| 680
| 99,5
|
| ШДГТ-57.113 -3,6/4 | 3,6
| 4
| 1,16
| 4,5
| 810
| 113
|
Версия: 2017-12-14-КВА
