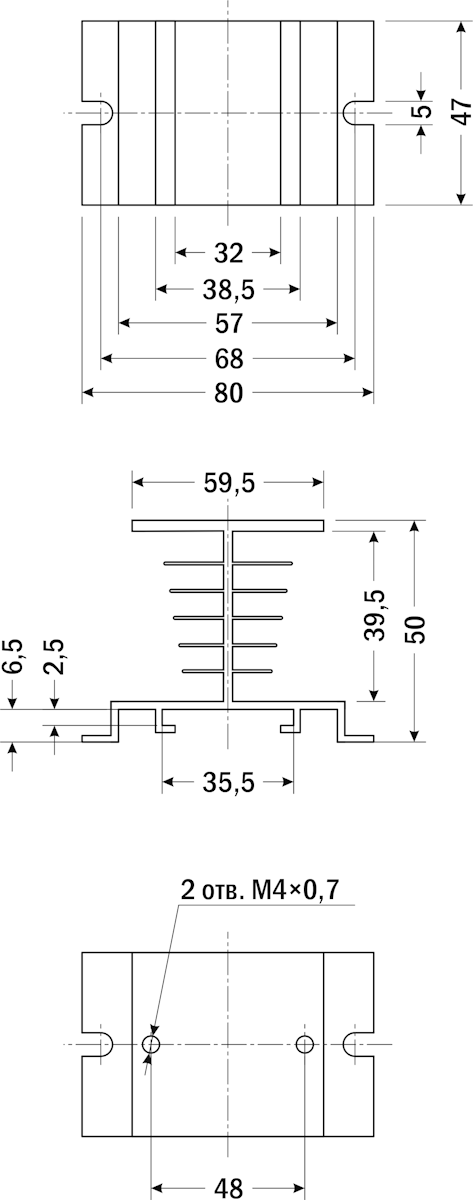

AR-SNT-1116

Радиатор предназначен для использования с твердотельными реле ARC-SSR или аналогичными.

Без отвода тепла твердотельное реле способно коммутировать заявленный номинальный ток при температуре не более +40ºС. При увеличении температуры снижается пропускная способность реле из расчета 20...25% на каждые 10ºС. При температуре около +80ºС пропускная способность сводится к нулю, реле выходит из строя. Поэтому при коммутации тока более 5 А необходимо дополнительное охлаждение – с помощью радиатора. При выборе радиатора для твердотельных реле не существует однозначного соответствия между типом радиатора и мощностью реле. На охлаждение влияет множество факторов: место установки, температура окружающей среды, циркуляция воздушных потоков, нагрузка на твердотельном реле и т.д. В некоторых случаях для более эффективного охлаждения (высокая температура воздуха, монтаж реле в закрытом шкафу и пр.) необходимо использовать радиатор большего размера и/или устанавливать вентилятор.

Для обеспечения эффективного теплоотвода необходимо использовать теплопроводящую пасту, например КПТ-А-10, КПТ-А-20. Паста заполняет воздушные пустоты между поверхностью радиатора и основанием реле, повышая эффективность теплоотдачи.

Для максимально плотного прилегания поверхностей реле и радиатора необходимо использовать крепежные винты.

Радиатор охлаждения должен располагаться таким образом, чтобы потоки естественной циркуляции воздуха проходили вдоль ребер охлаждения радиатора.
